نورپردازی نما

بحث نورپردازی دیجیتال نما (Digital Façade Lighting) یکی از پرکاربردترین و جذاب‌ترین تکنیک‌ها در معماری مدرن است که فراتر از روشنایی ساده عمل می‌کند و نما را به یک صفحه نمایش متحرک تبدیل می‌کند.

این روش به شما امکان می‌دهد که نور، رنگ، الگو و حرکت را به صورت قابل برنامه‌ریزی و کنترلی تغییر دهید.

۱.  چیستی نورپردازی دیجیتال نما

نورپردازی دیجیتال نما، استفاده از تجهیزات روشنایی قابل آدرس‌دهی (Addressable) و سیستم‌های کنترل پیشرفته برای ایجاد افکت‌های نوری داینامیک و برنامه‌ریزی‌شده بر روی سطح خارجی ساختمان است.

اجزای اصلی سیستم

۲.  روش‌های اجرای نورپردازی دیجیتال

بسته به هدف طراحی و میزان وضوح (Resolution) مورد نیاز، دو رویکرد اصلی برای اجرای نورپردازی دیجیتال نما وجود دارد:

الف) نورپردازی برجسته (Accent Lighting / Media Façade)

• هدف: تأکید بر خطوط، لبه‌ها و جزئیات معماری ساختمان با افکت‌های رنگی و حرکتی.
• تجهیزات: استفاده از وال واشر (Wall Washer) آدرس‌پذیر، پروژکتورهای خطی (Linear Fixtures) و چراغ‌های نقطه‌ای (Spotlights) که هر کدام از نظر رنگ و شدت قابل کنترل هستند.
• نتیجه: ایجاد افکت‌های رنگی و موج‌دار روی سطح نما، بدون ایجاد وضوح تصویری بالا.

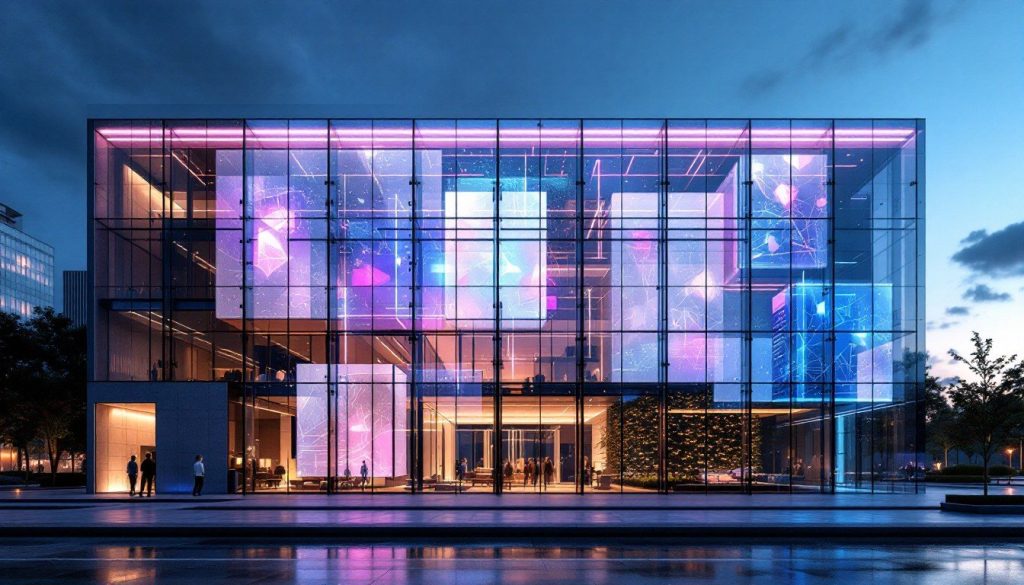

ب) نمایشگر پیکسلی (LED Media Façade)

• هدف: تبدیل کل نما یا بخش بزرگی از آن به یک صفحه نمایش بزرگ و شفاف (Transparent Screen) برای پخش محتوای ویدیویی، تصاویر متحرک و لوگو.
• تجهیزات: استفاده از پیکسل‌های LED یا نوارهای LED (LED Strips) که با فاصله از هم روی سطح نما نصب می‌شوند. هر پیکسل به عنوان یک “نقطه نورانی” عمل کرده و وضوح تصویر کلی را تعیین می‌کند.
• مزیت: در طول روز، این سیستم از بیرون دید کمی دارد و مزاحمتی برای داخل ساختمان ایجاد نمی‌کند، اما در شب توانایی پخش محتوای پیچیده را دارد.

۳.  مزایای نورپردازی دیجیتال نما

۴. نکات کلیدی در طراحی و اجرا

1. پروتکل DMX: تقریباً تمامی سیستم‌های حرفه‌ای با پروتکل DMX 512 کار می‌کنند. این پروتکل امکان آدرس‌دهی مستقل به تک‌تک چراغ‌ها یا بخش‌های آن‌ها را فراهم می‌کند.
2. حفاظت محیطی (IP): تمامی تجهیزات نوری نصب شده در نما (فضای باز) باید دارای درجه حفاظت بالا (حداقل IP65) باشند تا در برابر باران، گرد و غبار و رطوبت مقاوم باشند.
3. توزیع برق و دیتا: نصب صحیح و ایزوله کردن کابل‌های برق و کابل‌های دیتا (DMX) از یکدیگر برای جلوگیری از نویز و اختلال در عملکرد سیستم کنترل، حیاتی است.

خواهش می‌کنم. برای درک بهتر نحوه کار نورپردازی دیجیتال نما، توضیح پروتکل DMX و چگونگی برنامه‌ریزی سناریوها حیاتی است.

۱.  پروتکل DMX 512 (Digital Multiplex)

DMX 512 یک زبان ارتباطی استاندارد است که به طور خاص برای کنترل دستگاه‌های نوری و جلوه‌های صحنه طراحی شده است. این پروتکل، مغز متفکر سیستم‌های نورپردازی دیجیتال مدرن است.

الف) نحوه کار DMX

• کابل‌کشی: DMX از یک کابل زوج به هم تابیده (Twisted Pair) با سه یا پنج پین (مشابه کابل میکروفون) برای انتقال اطلاعات دیجیتال استفاده می‌کند.
• دنباله (Universe): یک خط یا دنباله DMX می‌تواند حداکثر ۵۱۲ کانال را کنترل کند. به این خط، یک یونیورس (Universe) گفته می‌شود.
• کانال (Channel): هر کانال در DMX مسئول کنترل یک پارامتر خاص از یک دستگاه نوری است. مقدار هر کانال بین ۰ تا ۲۵۵ متغیر است:
  • ۰: کمترین مقدار (مثلاً خاموش یا کمترین شدت).
  • ۲۵۵: بیشترین مقدار (مثلاً ۱۰۰٪ روشن یا بیشترین شدت).
• آدرس‌دهی (Addressing): هر دستگاه نوری (مانند یک وال واشر یا یک پیکسل LED) باید یک آدرس شروع منحصر به فرد (بین ۱ تا ۵۱۲) داشته باشد تا کنترلر بداند سیگنال‌های مربوط به آن دستگاه را به کجا ارسال کند.

ب) کانال‌های رنگی (RGB)

برای یک چراغ ساده RGB (قرمز، سبز، آبی) به ۳ کانال نیاز است:

مثال: اگر کنترلر، مقادیر (۲۵۵, ۰, ۰) را به آدرس شروع آن چراغ ارسال کند، چراغ قرمز خالص نمایش می‌دهد. اگر (۲۵۵, ۲۵۵, ۲۵۵) ارسال شود، چراغ سفید خالص نمایش می‌دهد.

۲.  برنامه‌ریزی سناریوهای نوری (Lighting Scenes)

برنامه‌ریزی، فرآیند طراحی و زمان‌بندی افکت‌های نوری است که توسط نرم‌افزارهای تخصصی کنترل نور (مانند Madrix، Daslight، یا نرم‌افزار خود سازنده) انجام می‌شود.

مراحل برنامه‌ریزی:

1. پچ کردن (Patching):
   • این اولین و مهم‌ترین گام است. باید در نرم‌افزار، به کنترلر بفهمانید که هر دستگاه نوری (فیکسچر) با چه آدرسی و با چند کانال (مثلاً ۳ کانال برای RGB یا ۴ کانال برای RGBW) به کدام پورت خروجی DMX متصل است.
2. طراحی افکت‌ها (Effects Design):
   • پس از شناسایی چراغ‌ها، طراح با استفاده از ابزارهای نرم‌افزار، افکت‌های مورد نظر را روی نما اعمال می‌کند. این افکت‌ها می‌توانند شامل موارد زیر باشند:
     • تغییرات رنگی تدریجی (Color Fades): عبور آرام رنگ‌ها از یک طیف به طیف دیگر.
     • حرکت موجی (Waves): حرکت افکت رنگی یا شدت نور به صورت افقی یا عمودی روی نما.
     • افکت‌های باران یا برف: ایجاد جلوه‌های بصری متناسب با طبیعت.
     • پخش متن یا لوگو: به ویژه در نماهایی که به صورت پیکسل‌بیس (Media Façade) طراحی شده‌اند.
3. ایجاد سناریو (Scene Creation):
   • هر افکت یا مجموعه افکت‌ها در یک “سناریو” ذخیره می‌شود. مثلاً “سناریو ۱: ایام عادی (نورپردازی ثابت)،” “سناریو ۲: شب یلدا (قرمز و سبز متحرک)،” و “سناریو ۳: روز ملی (پرچم)”.
4. زمان‌بندی (Scheduling):
   • در نهایت، یک برنامه زمانی (Schedule) برای اجرای سناریوها تعیین می‌شود.
     • مثال: سناریو “ایام عادی” هر شب از غروب تا ساعت ۱۱ اجرا شود، و سناریو “شب یلدا” فقط در تاریخ مشخصی فعال شود.

 نتیجه‌گیری:

سیستم DMX به همراه نرم‌افزارهای قدرتمند، امکان کنترل بسیار دقیق و پیکسل به پیکسل نورپردازی را فراهم می‌کند و نما را به یک بوم نقاشی متحرک برای نمایش جلوه‌های هنری و پیام‌های بصری تبدیل می‌کند.

قطعاً. در حوزه نورپردازی دیجیتال، چند نکته پیشرفته و عملی وجود دارد که برای فهم کامل این سیستم‌ها در پروژه‌های ساختمانی ضروری است:

۱.  وضوح تصویر نما (Façade Resolution)

در نورپردازی پیکسلی (Media Façade)، مفهوم وضوح تصویر (Resolution) کاملاً شبیه به یک صفحه نمایش LED است.

• اهمیت وضوح: وضوح تصویر نما (تعداد پیکسل‌های افقی و عمودی) تعیین می‌کند که آیا نمای ساختمان می‌تواند محتوای ویدیویی پیچیده و با جزئیات پخش کند یا صرفاً برای افکت‌های رنگی و الگوهای ساده به کار می‌رود.
• پیکسل پچ (Pixel Pitch): فاصله بین مرکز هر پیکسل LED تا پیکسل کناری خود را “پچ” می‌گویند (مثلاً ۲۰ سانتی‌متر، ۵۰ سانتی‌متر یا ۱۰۰ سانتی‌متر). هرچه پچ کوچک‌تر باشد، وضوح بالاتر و جزئیات تصویر بیشتر است، اما هزینه نصب و مصرف برق نیز به شدت افزایش می‌یابد.
• دید از دور: در نماهای ساختمانی، معمولاً به دلیل فاصله زیاد بیننده، نیازی به پچ‌های بسیار کوچک (وضوح بالا) نیست؛ اما برای ساختمان‌های تجاری که قصد پخش تبلیغات دارند، این موضوع حیاتی است.

۲.  توزیع برق و دیتا در سیستم‌های DMX

در سیستم‌های بزرگ، نحوه سیم‌کشی داده (Data) و برق بسیار مهم است:

الف) محافظت از سیگنال دیتا (DMX)

• ایزوله‌سازی: سیگنال DMX نسبت به نویز الکتریکی (Electrical Noise) بسیار حساس است. برای جلوگیری از تداخل، سیم‌های دیتای DMX باید:
  • از کابل‌های قدرت (برق اصلی) فاصله فیزیکی داشته باشند.
  • ترجیحاً از فیبر نوری یا تبدیل‌کننده‌های ایزوله برای فواصل طولانی استفاده شود تا احتمال نویز صفر شود.
• ترمیناتور (Terminator): در انتهای آخرین دستگاه نوری در هر خط (یونیورس) DMX، باید یک مقاومت ۵۱ اهم (Terminator) نصب شود. این مقاومت، بازگشت سیگنال (Reflection) را جذب کرده و از ناپایداری سیستم جلوگیری می‌کند.

ب) توان‌رسانی (Power Distribution)

• تزریق قدرت (Power Injection): به دلیل افت ولتاژ در مسیر طولانی، نمی‌توان تنها از یک منبع تغذیه (پاور ساپلای) برای تمام چراغ‌ها استفاده کرد. باید در فواصل مشخص (مثلاً هر ۱۵-۲۰ متر)، یک منبع تغذیه جدید برق را به خط تزریق کند تا ولتاژ مورد نیاز LEDها حفظ شود و رنگ‌ها در انتهای خط کم‌نور یا ضعیف نشوند.
• اهمیت ولتاژ ثابت (DC): پایداری ولتاژ DC (معمولاً ۲۴V) برای کیفیت رنگ و جلوگیری از سوسو زدن (Flickering) بسیار مهم است.

۳.  کنترل از راه دور و یکپارچه‌سازی

سیستم‌های نورپردازی دیجیتال مدرن معمولاً قابلیت‌های کنترلی پیشرفته‌ای دارند:

• کنترل از راه دور (Remote Control): امکان کنترل، تغییر سناریوها و عیب‌یابی سیستم از راه دور (از طریق اینترنت و شبکه Art-Net) و بدون نیاز به حضور فیزیکی در اتاق کنترل.
• یکپارچه‌سازی با BMS: در ساختمان‌های هوشمند، سیستم نورپردازی نما اغلب با سیستم مدیریت ساختمان (BMS) ادغام می‌شود. این امکان را فراهم می‌کند که نورپردازی نما بر اساس داده‌های محیطی (مثلاً سرعت باد یا میزان روشنایی محیط) یا رخدادهای داخلی ساختمان (مانند اعلام حریق) واکنش نشان دهد و به صورت خودکار تنظیم شود.

این نکات فنی، در کنار آگاهی از استانداردهای IP و DMX، تصویر کامل‌تری از پیچیدگی و قابلیت‌های نورپردازی دیجیتال نمای ساختمان‌ها ارائه می‌دهد.
